Bakit Kritikal ang Slewing Ring para sa Umiikot na Paggalaw ng Heavy Machinery at Wind Turbines?

Sa mundo ng mabibigat na makinarya, mayroong isang bahagi na nagbibigay-daan sa pag-ikot sa ilalim ng napakalaking mga kargada—ang slewing ring. Kilala rin bilang turntable bearing, ang malakihang bearing na ito ay sabay-sabay na humahawak sa mga axial forces, radial forces, at overturning moments, na ginagawa itong kailangang-kailangan para sa mga kagamitan tulad ng mga excavator, crane, wind turbine, at aerial work platform. Sinusuri namin angSlewing Ringmula saHuaxi, paggalugad sa mga prinsipyo nito sa disenyo, mga kinakailangan sa materyal, at ang kritikal na papel na ginagampanan nito sa mga industriya mula sa konstruksiyon hanggang sa nababagong enerhiya. Tinitingnan din namin ang mga kakayahan sa pagmamanupaktura, mga sistema ng kalidad, at mga sertipikasyon na gumagawaHuaxiisang pinagkakatiwalaang supplier sa mahirap na larangang ito.

Ang "Pinagsanib" na Nagpapanatiling Gumagalaw ang Mabigat na Industriya

Isipin ang isang napakalaking wind turbine na pinipihit ang mga blades nito upang harapin ang hangin. O isang matayog na kreyn na umiikot sa boom nito para buhatin ang mabibigat na kargada. O isang excavator na ikinakaway ang braso nito para maghukay sa lupa. Sa bawat isa sa mga makinang ito, mayroong isang bahagi na ginagawang posible ang pag-ikot-ang slewing ring. Kadalasang tinatawag na "machine joint", ang malaking bearing na ito ay nag-uugnay sa umiikot na pang-itaas na istraktura sa nakatigil na mas mababang istraktura, na nagpapadala ng napakalaking pwersa habang pinapayagan ang makinis, kontroladong paggalaw.

Ang isang slewing ring ay hindi isang ordinaryong tindig. Ito ay kadalasang malaki ang diyametro—mula sa 0.4 hanggang 10 metro—at dapat makatiis ng pinagsama-samang mga kargada na sisira sa karaniwang mga bearings. Kabilang sa mga load na ito ang mga axial forces (vertical weight), radial forces (horizontal pushes and pulls), at overturning moments (tilting forces). Ang disenyo ng slewing ring, kasama ang mga rolling elements nito, raceways, at madalas na pinagsamang gear teeth, ay nagbibigay-daan dito na suportahan ang mga load habang pinapanatili ang tumpak na rotational control.

Jiangyin Huaxi Flange Co., Ltd., isang subsidiary ng Jiangsu Huaxi Group, ay gumagawa ng mga ring-type na forging at natapos na mga flanges mula noong 1984. Ang kumpanya ay gumagawa ng 35,000 tonelada ng ring-type na forging at 25,000 tonelada ng mga natapos na flanges at pipe fitting taun-taon, na may higit sa 10,000 mga detalye. Ang kanilangSlewing Ringang mga produkto ay gawa sa hindi kinakalawang na asero, carbon steel, alloy steel, at duplex steel, at iniluluwas sa 28 bansa. Tinutuklas ng artikulong ito ang mga feature, proseso ng pagmamanupaktura, at mga application na ginagawang mahalagang manlalaro ang Huaxi sa slewing ring market.

Teknikal na Pagtutukoy

Nasa ibaba ang isang buod ng mga pangunahing katangian at kakayahan para saSlewing Ringmga produkto mula saHuaxi.

Ano ang Pinagkaiba ng Slewing Ring sa Ordinary Bearings?

Upang maunawaan ang halaga ng isang slewing ring, nakakatulong na tingnan ang mga natatanging pangangailangan na dapat nitong matugunan.

Pinagsamang Kapasidad ng Pag-load

Ang isang slewing ring ay idinisenyo upang mahawakan ang isang kumbinasyon ng mga puwersa na mabilis na sisira sa isang karaniwang tindig. Sa isang crane, ang bigat ng load at ang boom ay lumilikha ng isang napakalaking overturning moment. Sa isang wind turbine, ang bigat ng nacelle at blades ay bumubuo ng mga axial load, habang ang mga puwersa ng hangin ay lumilikha ng radial at tilting load. Ang matibay na disenyo ng slewing ring—na may malalaking diyametro na raceway at maraming hanay ng mga rolling elements—mabisang namamahagi ng mga puwersang ito.

Malaking Diameter, Compact na Taas

Ang mga slewing ring ay nailalarawan sa pamamagitan ng kanilang malaking diameter na may kaugnayan sa kanilang taas. Ang hugis na "tulad ng plato" na ito ay nagbibigay-daan sa kanila na mai-mount nang direkta sa pagitan ng itaas at mas mababang mga istraktura ng isang makina, na nakakatipid ng espasyo habang nagbibigay ng kinakailangang kapasidad ng pagkarga. Ang diameter ay maaaring mula sa 200mm hanggang 10,000mm o higit pa, depende sa aplikasyon.

Pinagsamang Gear Teeth

Maraming slewing ring ang may kasamang mga ngipin sa loob o panlabas na singsing, na nagbibigay-daan sa direktang pagsasama sa isang drive pinion. Inaalis nito ang pangangailangan para sa isang hiwalay na gear, pinapasimple ang disenyo ng makina at binabawasan ang timbang. Kasama sa mga opsyon ang panloob na gear, panlabas na gear, o mga configuration na walang ngipin.

Pag-mount ng Flexibility

Ang mga slewing ring ay karaniwang nakakabit gamit ang mga bolt hole sa loob at panlabas na mga singsing. Nagbibigay-daan ito para sa madaling pagsasama sa istraktura ng makina. Ang mga flanged na disenyo na may bolt hole ay karaniwan, na nagbibigay ng ligtas na pagkakabit.

Proseso ng Paggawa: Mula sa Hilaw na Materyal hanggang sa Tapos na Singsing

Ang paggawa ng de-kalidad na slewing ring ay nangangailangan ng mga advanced na kakayahan sa forging, machining, at heat treatment.Huaxiay namuhunan nang malaki sa mga lugar na ito.

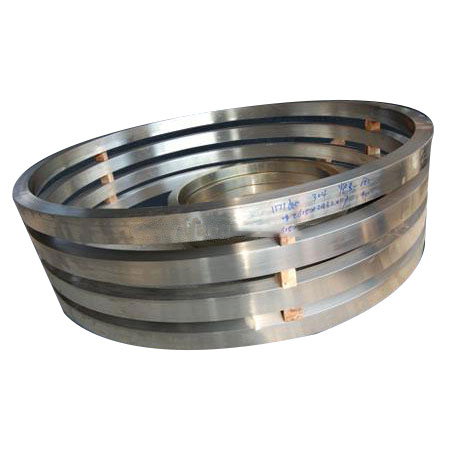

Ring-Type Forging

Ang proseso ay nagsisimula sa isang bakal na ingot o billet, na pinainit at pagkatapos ay hinuhubog sa hugis ng singsing.Huaxigumagamit ng 3,600-toneladang oil hydraulic presses, 5m ring mill, at electro-hydraulic hammers para hubugin ang materyal. Ang proseso ng forging na ito ay nakahanay sa istraktura ng butil ng bakal, na nagpapahusay sa lakas, tigas, at paglaban nito sa pagkapagod.

Precision Machining

Pagkatapos ng forging, ang singsing ay sumasailalim sa precision machining.Huaxiay nilagyan ng 2-5m vertical lathes, 5m NC drilling machine, at iba pang advanced na kagamitan. Ang mga makinang ito ay gumagawa ng mga tumpak na sukat, bolt hole, at mga ngipin ng gear na kinakailangan para sa natapos na slewing ring. Tinitiyak ng paggamit ng teknolohiyang CNC ang pagkakapare-pareho at katumpakan.

Paggamot sa init

Ang heat treatment ay kritikal para sa pagkamit ng mga mekanikal na katangian na kailangan para sa slewing rings. Ang proseso ay karaniwang nagsasangkot ng normalizing, pagsusubo, pagsusubo, at tempering. Para sa mga demanding application tulad ng wind turbines, ang mga materyales tulad ng 42CrMo4V ay ginagamit, na nangangailangan ng mga partikular na parameter ng heat treatment upang makamit ang kinakailangang lakas at tibay.

Quality Control at Inspeksyon

Huaxiay may perpektong sistema ng garantiya ng kalidad at kumpletong hanay ng mga modernong kagamitan sa inspeksyon ng physicochemical. Direktang nag-uulat ang departamento ng kalidad sa General Manager at mahigpit na kinokontrol ang bawat hakbang ng proseso ng produksyon. Tinitiyak nito na ang mga hindi sumusunod na materyales ay hindi kailanman papasok sa bodega, lumipat sa susunod na proseso, o umalis sa pabrika.

Mga Application sa Pangunahing Industriya

AngSlewing Ringmula saHuaxiay ginagamit sa iba't ibang uri ng mga industriya kung saan ang mabibigat na kargada ay dapat na mapagkakatiwalaan.

• Lakas ng Hangin– Ang mga slewing ring ay mga kritikal na bahagi sa wind turbine, na ginagamit sa yaw system (upang gawing hangin ang nacelle) at ang pitch system (upang ayusin ang blade angle). Ang mga singsing ay dapat makatiis sa matinding kondisyon ng panahon at magbigay ng maaasahang operasyon para sa mga dekada.

• Konstruksyon at Paghuhukay– Ang mga excavator, crane, at aerial work platform ay umaasa sa mga slewing ring para sa kanilang rotational movement. Gumagana ang mga makinang ito sa mahirap na kapaligiran na may mabibigat na karga at madalas, madalas na nag-o-oscillating, na paggalaw.

• Paghawak ng Materyal– Ang mga port crane, ship unloader, at stacker reclaimer ay gumagamit ng slewing rings upang paikutin ang kanilang mga boom at handling equipment. Ang mga singsing ay dapat humawak ng matataas na pagkarga at madalas na mga duty cycle.

• Kagamitan sa Pagmimina– Ang malakihang makinarya sa pagmimina, tulad ng mga dragline at bucket wheel excavator, ay gumagamit ng mga slewing ring upang suportahan at paikutin ang kanilang malalaking istruktura.

• Marine at Offshore– Ang mga slewing ring ay ginagamit sa mga ship crane, offshore platform crane, at iba pang marine application kung saan ang paglaban sa kaagnasan at pagiging maaasahan ay pinakamahalaga.

• Makinarya sa Industriya– Maraming uri ng kagamitang pang-industriya, mula sa robotics hanggang turntable, ang gumagamit ng slewing rings para sa tumpak na rotational control.

Mga Madalas Itanong

Q: Ano ang slewing ring, at ano ang ginagawa nito?

A: Ang slewing ring, na kilala rin bilang turntable bearing, ay isang malaking bearing na maaaring sabay na suportahan ang mga puwersa ng axial, radial forces, at mga sandali ng pagtalikod. Pinapayagan nito ang isang istraktura na iikot habang sumusuporta sa mabibigat na karga. Kasama sa mga aplikasyon ang mga crane, excavator, wind turbine, at aerial work platform.

Q: Anong mga materyales ang ginagamit sa mga slewing ring?

A: Kasama sa mga karaniwang materyales ang 50Mn, 42CrMo, at C45. Para sa mga hinihingi na aplikasyon tulad ng mga wind turbine, ang mga materyales na may mataas na grado tulad ng 42CrMo4V ay ginagamit.Huaxinag-aalok ng mga slewing ring sa carbon steel, stainless steel, alloy steel, at duplex steel.

Q: Maaari bang ipasadya ang slewing ring?

A: Oo.Huaximaaaring gumawa ng mga slewing ring ayon sa mga guhit o sample ng customer. Kasama sa mga opsyon ang iba't ibang diameter, configuration ng gear (internal, external, o toothless), at mounting hole pattern.

Q: Anong mga sertipikasyon ang hawak ng Huaxi para sa paggawa ng slewing ring?

A:Huaximay hawak na ISO9001, German TUV Rheinland ISO9001 & PED, awtorisasyon ng China Classification Society, AQSIQ Class-A export enterprise assessment, at BV factory approval. Ang mga sertipikasyong ito ay nagpapakita ng pagsunod sa mga internasyonal na pamantayan sa kalidad at kaligtasan.

Q: Anong mga industriya ang gumagamit ng slewing rings?

A: Ang mga slewing ring ay ginagamit sa wind power, construction at excavation, material handling, mining, marine at offshore, at general industrial machinery.

T: Ano ang karaniwang hanay ng diameter ng isang slewing ring?

A: Ang diameter ng isang slewing ring ay karaniwang umaabot mula 0.4 hanggang 10 metro, na may ilang application na nangangailangan ng mas malalaking sukat.

Konklusyon

AngSlewing Ringmula saHuaxi ay isang kritikal na bahagi sa makinarya na nagpapagana sa modernong industriya. Ang kakayahan nitong humawak ng pinagsama-samang mga karga habang pinapagana ang makinis, kontroladong pag-ikot ay ginagawa itong mahalaga para sa mga aplikasyon mula sa wind turbine hanggang sa construction equipment. Ang proseso ng pagmamanupaktura—mula sa ring-type forging hanggang sa precision machining at heat treatment—ay nangangailangan ng mga advanced na kakayahan at mahigpit na kontrol sa kalidad, mga lugar kung saanHuaxiay namuhunan nang malaki.

Na may higit sa 35,000 tonelada ng taunang ring-type forging production, isang komprehensibong base ng kagamitan, at isang hanay ng mga internasyonal na sertipikasyon,Huaxiay inilagay ang sarili bilang isang may kakayahang kasosyo para sa mga customer sa 28 bansa. Ang kakayahan ng kumpanya na gumawa ng parehong standard at custom na mga produkto, kasama ang pangako nito sa kalidad, ay ginagawa itong maaasahang mapagkukunan para sa mga slewing ring at mga kaugnay na bahagi.

Kung naghahanap ka ng maaasahang supplier ng slewing rings para sa iyong pang-industriya, wind power, o construction application, o kung mayroon kang mga tanong tungkol sa custom na mga detalye at pagpepresyo, hinihikayat ka namingcontactsa amin ngayon.
